PUU/PELLETTIKATTILAT

AF-Energiteknik, MAGA

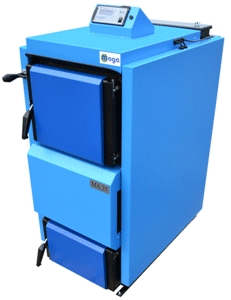

MA 25E



 MAGA :n kattilan saa nyt myös kombiversiona (pelletti/puu), katso kuva sivun alalaidassa.

MAGA kattilat ovat EU-tyyppihyväksyttyjä Europa Norm EU 303-5- luokka 3.

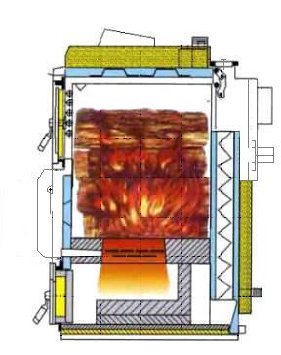

MAGA kattilat erottuvat tavallisista puukattiloista. Puun poltto tapahtuu kaasutuspolttona korkeassa lämpötilassa (n. 1100C). Ensiöilma syötetään puhaltimen avulla puupesään ja toisioilma suuttimen kautta. Tämä vähentää polttopuun kulutusta jopa 40%, tehokkaamman palamistapahtuman ansiosta. Tuhkan määrä on 1-2% syötetystä puumärästä.

Kattilat  ovat helppohoitoisia reilujen valurautaluukkujen ja suuren (100-350 litraa) puupesän ansiosta. Tämän takia puuta ei tarvitse lisätä niin usein. Mahdollisuus polttaa suuria klapeja säästää aikaa ja vaivaa. Maga on sisäosiltaan rakennettu 6mm kattilateräksestä. Ulommat osat ovat 4 mm terästä. Sisäänrakennettu automatiikka auttaa sinua hyödyntämään polttoaineen sisältämän energian mahdollisimman hyvin.

Kaikille kattiloille myönnetään 2 vuoden takuu.

Suomeen tuodaan kuusi eri teholuokkaa. Tekniset tiedot löytyvät alla olevasta taulukosta



AF-Energiteknik (Ruotsi) >>

Esite, suomenkielinen PDF. Huom puhallin siiretty taakse uudessa mallissa ! >>

"Räjäytyskuva" uusi malli >>

Ohje (ruotsinkielinen, suuri tiedosto) >>

Varaosalista (ruotsinkielinen) >>

TEKNISET TIEDOT MAGA puukattilat

Kattilamalli *



MA 20E

MA 25E

MA 31E

MA 40E

MA49E

MA80E

Teho

kW

22

27/25

33

42/35

52

80

Ttulipinta

m2

1,7

1,9

2,3

3,6

4,1

7,3

Puupesän tilavuus

dm3

110

125

140

140

190

275

Maks puun pituus
      ø 60 – 200

cm

50 50 50 50 50 65

Veto

Pa

20

20

25

25

30

35

Maksimi työpaine

MPa

0,25

0,25

0,25

0,25

0,25

0,25

Vesitilavuus

Liter

65

75

85

95

110

190

Paino

kg

350

380

420

510

550

800

Hormiliitännän läpim.

mm

159

159

159

159

159

159

Korkeus

mm

1120

1210

1210

1270

1270

1440

Syvyys

mm

980

980

980

980

980

1330

Leveys

mm

550

550

590

620

670

710

Korkeus hormiliitännän keskelle lattiasta

mm

820

910

910

1000

1000

1120

Liitäntä   1-1/2" 1-1/2" 1-1/2" 1-1/2" 1-1/2" 2"

Hyötysuhde

%

89

89

89

89

89

89

Äänitaso maks.

dB(A)

55

55

55

55

55

55

Puun kulutus

kg . h-1

5,8

6,2

7,8

9,1

9,8

18,6

Säköluokka

IP

20

20

20

20

20

20

Sähköliitäntä

V / Hz

230/50

230/50

230/50

230/50

230/50

230/50

Sähkönkulutus

W

68

68

68

68

68

68

EN 303-5 luokitus



3

3

3

3

3

3

* valmistajan antamat tiedot.

MAGA kombikattila (pelletti/polttopuu)
